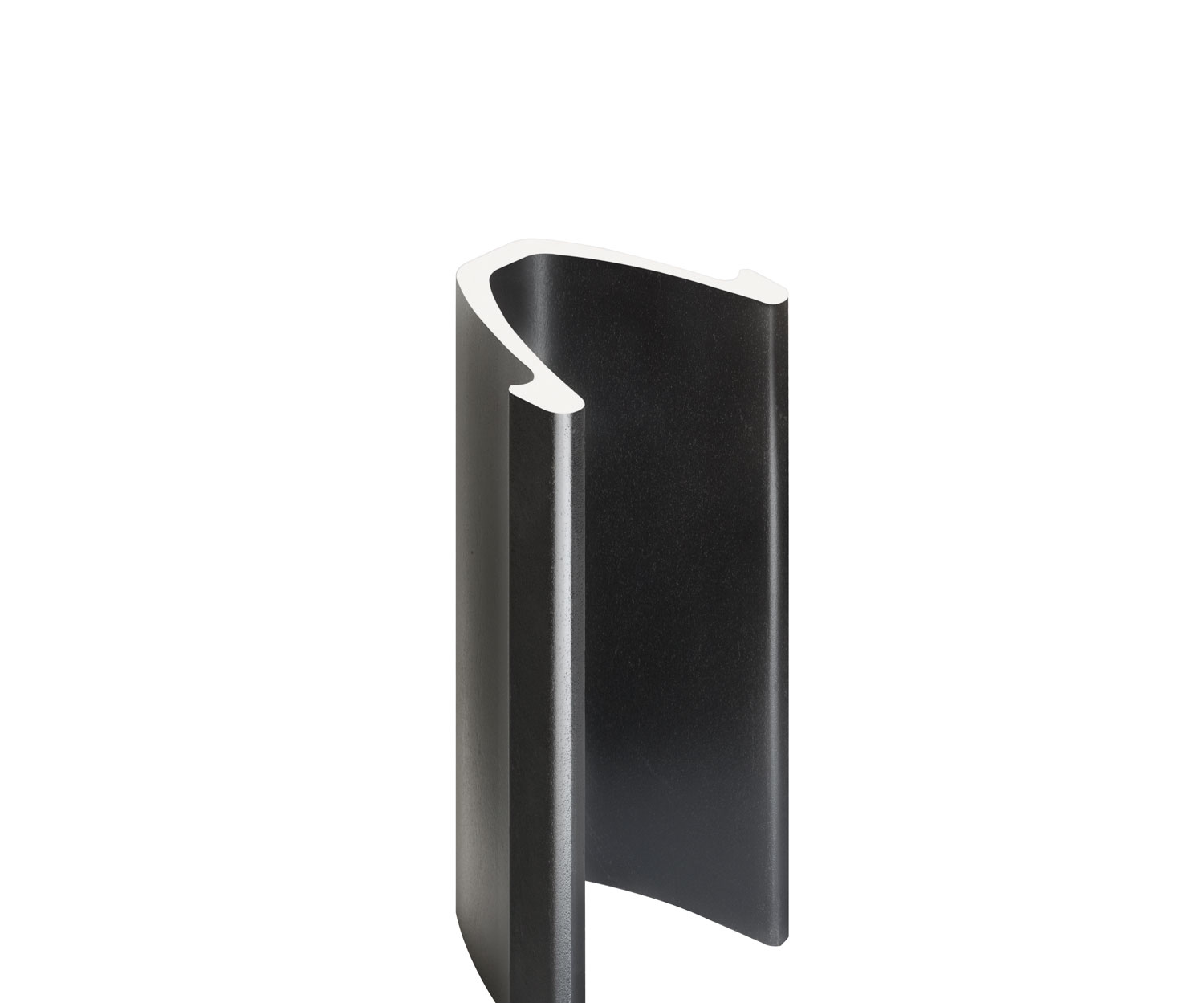

Kayar Çelik Tahkimat Profilleri

TH / Rolling Standard DIN 21530

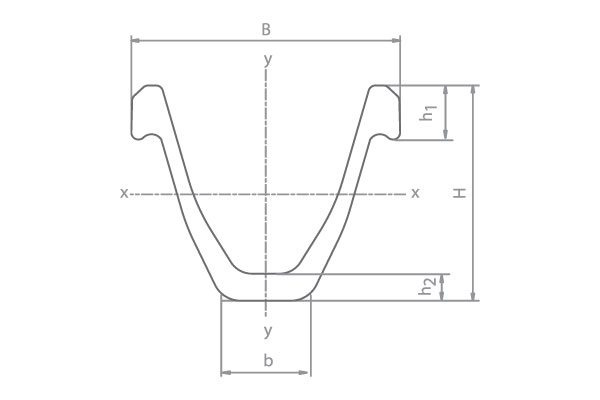

TH	G (kg/m)	Yüzey Alanı (cm²)	H (mm)	B (mm)	b (mm)	h1 (mm)	h2 (mm)	lx (cm⁴)	Wx (cm³)	ly (cm⁴)	Wy (cm³)
TH 16	16	20	89	98	36	-	-	176	40	196	40
TH 21	20,9	26,7	108	127	35	30	12	324	60	410	64
TH 25	25	31,9	118	136	38	31,5	15	455	74	558	82
TH 29	29	37	124	150	44	33	15	598	93,7	799	106
TH 34	33,8	43,1	136,5	171	51	34	15,5	870	122	1182	138
TH 36	35,9	45,7	138	171	51	35,5	17	928	128	1244	146
TH 40	39,9	50,9	145	172	50	41	18	1120	153	1440	167
TH 42	41,8	53,3	146,4	172	50	42,3	19,4	1181	159	1499	174
TH 44	43,7	55,7	147,8	172	50	43,8	20,8	1243	165	1529	181
V / Rolling Standard PN-H-93441
V	G (kg/m)	Yüzey Alanı (m²)	H (mm)	B (mm)	b (mm)	h1 (mm)	h2 (mm)	lx (cm⁴)	Wx (cm³)	ly (cm⁴)	Wy (cm³)
V 21	21	26,8	108	125	37	26	14	335	59,3	394	63
V 25	25	31,7	118	135	38	28,5	15	464	74,6	540	80
V 29	28,5	36,3	124	150	44	31,5	16	581	87,5	756	100,5
V 32	32,1	40,9	137	171	48,2	35,5	16	838	121,4	1174	137,3
V 36	35,5	45,2	138	171	50,5	45	17	923	127,6	1229	143,7
K / Rolling Standard CSN 42 5641-82
K	G (kg/m)	Yüzey Alanı (cm²)	H (mm)	B (mm)	b (mm)	h1 (mm)	h2 (mm)	lx (cm⁴)	Wx (cm³)	ly (cm⁴)	Wy (cm³)
K 17	17,81	22,71	101	123,4	46,2	21	11	267,39	52,21	309,16	50,56
K 21	20,74	26,42	104	124	46,2	24	14	319,1	61,24	356,46	57,99
K 24	23,67	30,15	107	124,7	46,2	27	17	372,37	69,19	404,49	65,47
K 27	26,61	33,9	110	125,3	46,2	30	20	427,46	76,85	453,26	72,99
SWP / Rolling Standard GOST 18662-83
SWP	G (kg/m)	Yüzey Alanı (cm2)	H (mm)	B (mm)	b (mm)	h1 (mm)	h2 (mm)	lx (cm⁴)	Wx (cm³)	ly (cm⁴)	Wy (cm³)
SWP 17	17,1	22	94	131,5	60	23	8,5	243,4	53,4	382,3	57,9
SWP 22	21,9	28	110	145,5	60	25,5	11	428,6	81,3	566,3	77,8
SWP 27	27	34	123	149,5	59,5	29	13	646,1	110,5	731,5	97,8
