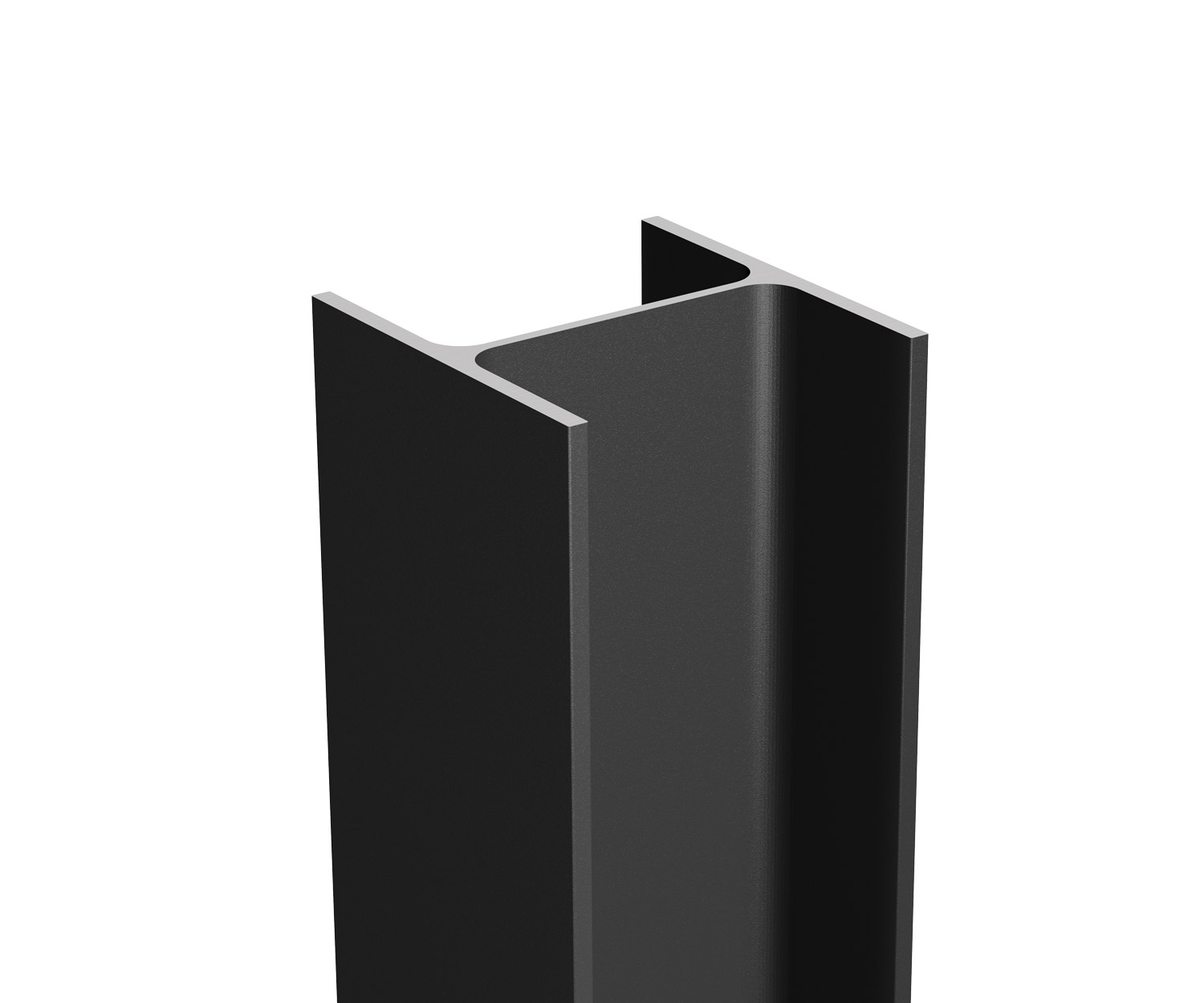

W Profiller

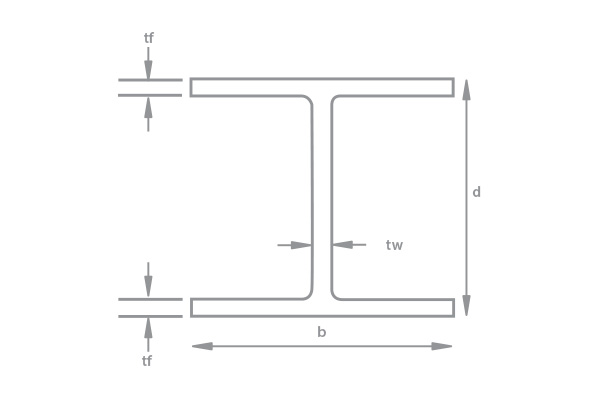

Boyutlar : ASTM A6/A6M-19
Toleranslar : ASTM A6/A6M-19
| Ebat (imperial) |
G (lbs/ft) |
Alan (in²) |
Derinlik (d) (in) |
Yükseklik (b) (in) |
tf (in) |
tw (in) |
|---|---|---|---|---|---|---|
| W6 x 7 | 7 | 2,07 | 5,79 | 3,9 | 0,16 | 0,14 |
| W6 x 7,75 | 7,75 | 2,29 | 5,82 | 3,921 | 0,177 | 0,151 |
| W6 x 8,5 | 8,5 | 2,52 | 5,83 | 3,94 | 0,195 | 0,17 |
| W6 x 9 | 9 | 2,68 | 5,9 | 3,94 | 0,195 | 0,17 |
| W6 x 10,4 | 10,4 | 3,13 | 5,96 | 3,97 | 0,247 | 0,2 |
| W6 x 12 | 12 | 3,55 | 6,03 | 4 | 0,28 | 0,23 |
| W6 x 15 | 15 | 4,43 | 5,99 | 5,99 | 0,26 | 0,23 |
| W6 x 16 | 16 | 4,74 | 6,28 | 4,03 | 0,405 | 0,26 |
| W6 x 20 | 20 | 5,87 | 6,2 | 6,02 | 0,365 | 0,26 |
| W6 x 25 | 25 | 7,34 | 6,38 | 6,08 | 0,455 | 0,32 |
| W8 x 10 | 10 | 2,96 | 7,89 | 3,94 | 0,315 | 0,245 |
| W8 x 13 | 13 | 3,84 | 7,99 | 4 | 0,255 | 0,23 |
| W8 x 15 | 15 | 4,44 | 8,11 | 4,015 | 0,315 | 0,245 |
| W8 x 18 | 18 | 5,26 | 8,14 | 5,25 | 0,33 | 0,23 |
| W8 x 21 | 21 | 6,16 | 8,28 | 5,27 | 0,4 | 0,25 |
| W8 x 24 | 24 | 7,08 | 7,93 | 6,495 | 0,4 | 0,245 |
| W8 x 28 | 28 | 8,25 | 8,06 | 6,535 | 0,465 | 0,285 |
| W8 x 31 | 31 | 9,13 | 8 | 7,995 | 0,435 | 0,285 |
| W8 x 35 | 35 | 10,3 | 8,12 | 8,02 | 0,495 | 0,31 |
| W8 x 40 | 40 | 11,7 | 8,25 | 8,07 | 0,56 | 0,36 |
| W8 x 48 | 48 | 14,1 | 8,5 | 8,11 | 0,685 | 0,4 |
| W8 x 58 | 58 | 17,1 | 8,75 | 8,22 | 0,81 | 0,51 |
| W8 x 67 | 67 | 19,7 | 9 | 8,28 | 0,935 | 0,57 |
