Universal Beams

Designation Mass
G
(kg/m)

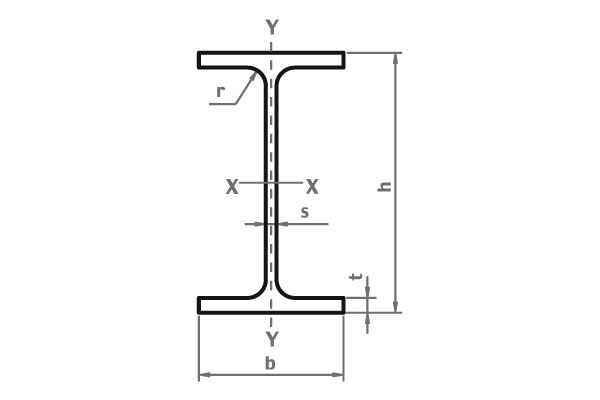

Dimensions Section
Area
A
(cm²)
Surface Area Section Properties
h
(mm)
b
(mm)
tw
(mm)
tf
(mm)
r
(mm)
AL
(m²/m)
AG
(m²/t)
ly
(cm4)
Wel.y
(cm³)
Wpl.y
(cm³)
iy
(cm)
Avz
(cm²)
Iz
(cm4)
Wel.z
(cm³)
Wpl.z
(cm³)
iz
(cm)
ss
(cm)
It
(cm4)
Iwx10-³
(cm5)
178X102X19 177,8 101,2 4,8 7,9 7,6 19,0 24,26 0,738 38,74 1.356 152,5 171,3 7,48 9,85 136,7 27,02 41,59 2,37 29,50 4,42 9,85
203X102X23 203,2 101,8 5,4 9,3 7,6 23,1 29,40 0,790 34,22 2.105 207,2 234,1 8,46 12,38 163,9 32,19 49,75 2,36 32,90 7,02 15,37
203X133X25 203,2 133,2 5,7 7,8 7,6 25,1 31,97 0,915 36,45 2.340 230,3 257,7 8,56 12,82 307,6 46,19 70,94 3,10 30,20 6,10 29,33
203X133X30 206,8 133,9 6,4 9,6 7,6 30,0 38,21 0,923 30,78 2.896 280,0 314,4 8,71 14,58 384,7 57,45 88,22 3,17 34,50 10,43 37,34
254X102X22* 254 101,6 5,7 6,8 7,6 22,0 28,02 0,890 40,47 2.841 223,7 259,0 10,07 15,62 119,3 23,49 37,27 2,06 28,20 4,35 18,16
254X102X25* 257,2 101,9 6 8,4 7,6 25,2 32,04 0,897 35,66 3.415 265,5 305,5 10,32 16,70 148,7 29,18 46,01 2,15 31,70 6,56 22,92
254X102X28* 260,4 102,2 6,3 10,0 7,6 28,3 36,08 0,904 31,92 4.005 307,6 352,8 10,54 17,79 178,5 34,94 54,85 2,22 35,20 9,66 27,89
254X146X31* 251,4 146,1 6 8,6 7,6 31,1 39,68 1,062 34,10 4.413 351,1 393,1 10,55 16,37 447,5 61,26 94,13 3,36 32,10 8,68 65,88
254X146X37* 256 146,4 6,3 10,9 7,6 37,0 47,17 1,072 28,95 5.537 432,6 483,2 10,83 17,59 570,6 77,96 119,40 3,48 37,00 15,37 85,61
254X146X43* 259,6 147,3 7,2 12,7 7,6 43,0 54,77 1,081 25,14 6.544 504,1 566,3 10,93 20,20 677,4 91,97 141,10 3,52 41,50 23,97 103,10
305X102X25* 305,1 101,6 5,8 7,0 7,6 24,8 31,60 0,992 39,98 4.455 292,1 342,0 11,87 18,85 122,9 24,20 38,81 1,97 28,70 4,98 27,18
305X102X28* 308,7 101,8 6 8,8 7,6 28,2 35,88 1,000 35,49 5.366 347,6 402,9 12,23 19,83 155,4 30,53 48,45 2,08 32,50 7,51 34,79
305X102X33* 312,7 102,4 6,6 10,8 7,6 32,8 41,83 1,009 30,72 6.501 415,8 480,8 12,47 22,06 194,1 37,91 60,04 2,15 37,10 12,29 44,04
305X127X37* 304,4 123,4 7,1 10,7 8,9 37,0 47,18 1,073 28,97 7.171 471,1 539,4 12,33 23,44 336,2 54,49 85,41 2,67 38,93 14,96 72,26
305X127X42* 307,2 124,3 8 12,1 8,9 41,9 53,40 1,080 25,71 8.196 533,6 613,5 12,39 26,44 388,8 62,55 98,41 2,70 42,63 21,42 84,32
305X127X48* 311 125,3 9 14,0 8,9 48,1 61,23 1,090 22,67 9.575 615,7 710,7 12,50 29,90 461,0 73,59 116,10 2,74 47,43 32,18 101,20
305X165X40* 303,4 165 6 10,2 8,9 40,3 51,32 1,240 30,77 8.503 560,5 623,1 12,87 20,09 764,4 92,65 141,70 3,86 36,83 14,74 164,10
305X165X46* 306,6 165,7 6,7 11,8 8,9 46,1 58,75 1,247 27,05 9.899 645,7 720,0 12,98 22,53 895,7 108,10 165,50 3,90 40,73 22,20 194,40
305X165X54* 310,4 166,9 7,9 13,7 8,9 54,0 68,77 1,257 23,29 11.700 753,6 846,1 13,04 26,56 1063 127,40 195,60 3,93 45,73 34,90 233,60
